1. JZCB-T 母線槽系統概述
??????JZCB-T 系列密集型母線槽，通過多年的研究和積累，不斷地改進和驗證，為用戶精心打造的新一代升級產品。
該產品集多種先進技術于一體，并一舉獲得了十余項國家專利，被中國國家標準化管理委員會、廣東省質量技術監督局認定為采用國際標準產品，授予了廣東省高新技術產品等光榮稱號，各項技術指標已達到國際領先水平，是現代化機場、車站、工廠、酒店、商場、醫院、寫字樓、住宅樓等領域低壓輸、配電系統電力傳輸?shù)氖走x產品。

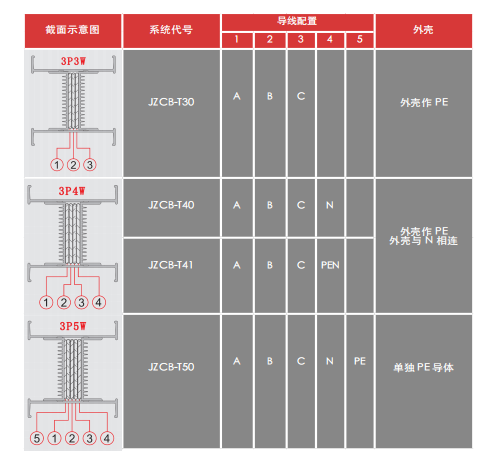

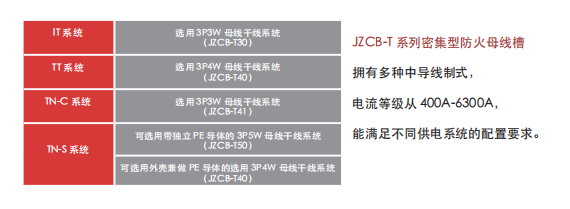

2. 導線配置
3. 產品結構

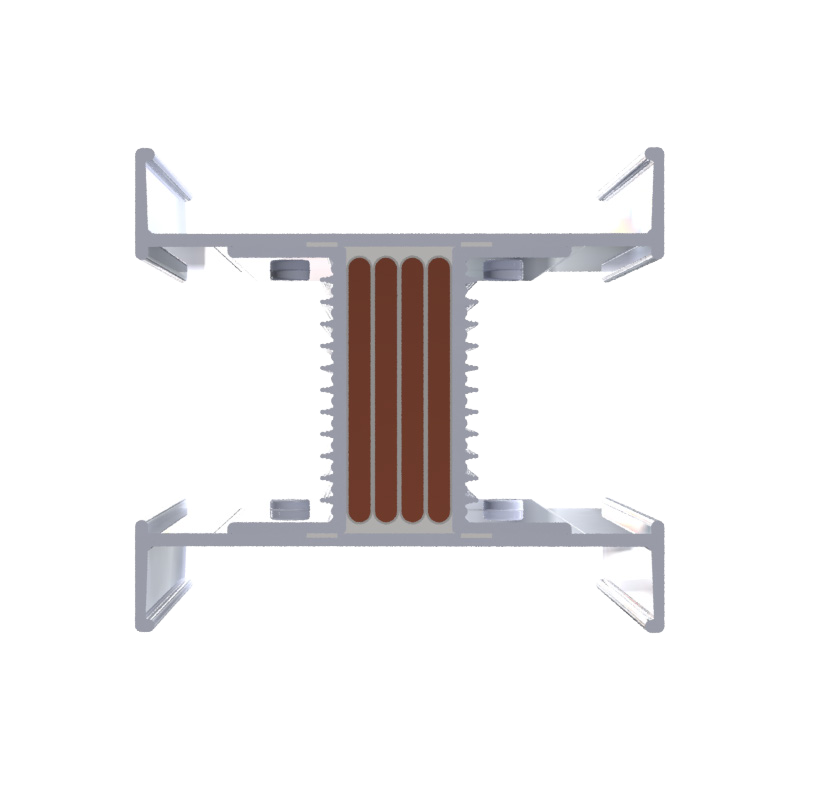

? ? 3.1?緊湊的“三明治”結構
????

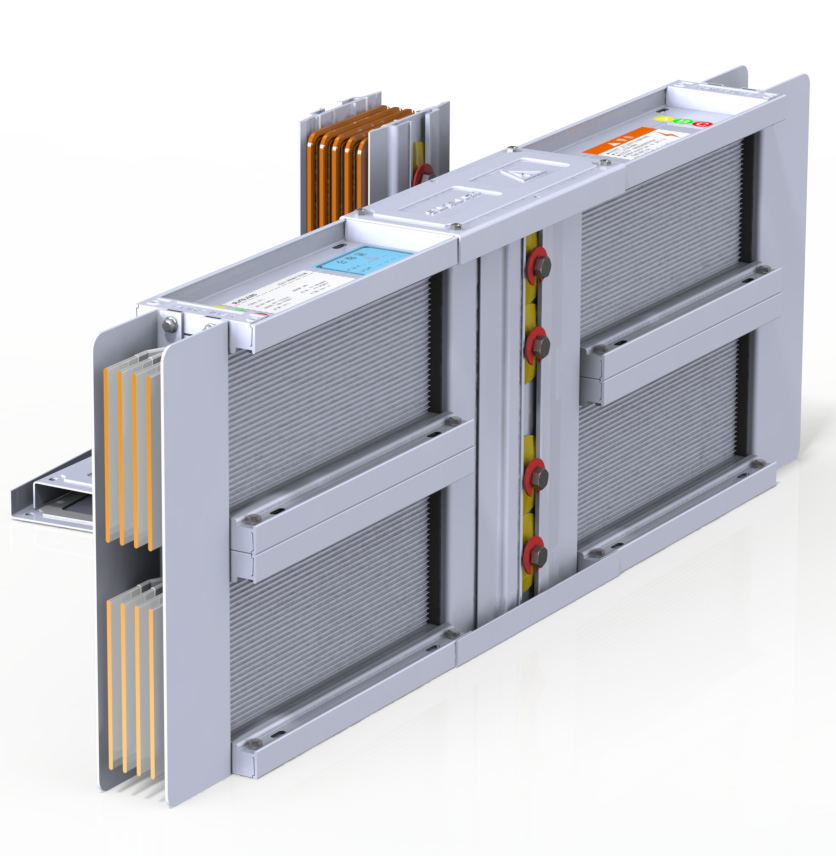

????????JZCB-T 系列封閉式密集型母線槽，其導體、絕緣層、外殼均緊密地貼合在一起，呈“三明治”結構，體積小、散熱快阻抗小、溫升低、機械強度高，動熱穩定性好。
????3.2?高防護等級
????
????????產品為全封閉設計，且接縫處均采用了阻燃硅膠條密封，防護等級高達1P66.
????3.3?完美的連接單元
????????JZCB-T 連接器單元采用雙銅片過渡連接，充分地保證了系統的過流能力。
外殼采用鋁鎂合金制成，充分地保證了系統接地的可靠性。絕緣隔板采用優質的電工絕緣材料BMC 制成，充分地保證了系統的電氣安全。
緊固件采用雙頭力矩螺栓，安裝時只需用一把普通扳手旋緊至靠外側的螺栓頭自動斷裂，就能達到接頭力矩的最佳效果，連接器兩側外殼的卡槽內設有高壓力均衡碟形墊，螺栓鎖緊時產生的壓力會通過特制的碟形墊均勻地傳遞給連接銅片，確保連接銅片與母線槽導體接觸面的均衡受力，實現安全可靠的電氣連接。
連接器整體采用了防轉設計，且中間夾有硅膠墊，能隨意調整到與母線槽準確對接的距離，真正達到了快速連接的效果連接器各部件間均設有防水膠條，確保連接單元具有與母線槽本體同樣的防護等級。
對接式連接器的設計，能有效地補償由于系統熱脹冷縮所引起的線性伸縮。在不影響機械強度和電氣性能的情況下，系統中每個連接器都可以提供 6mm 的膨脹補償，使得 JZCB-T 系統在實際應用中無需安裝特殊的膨脹單元。

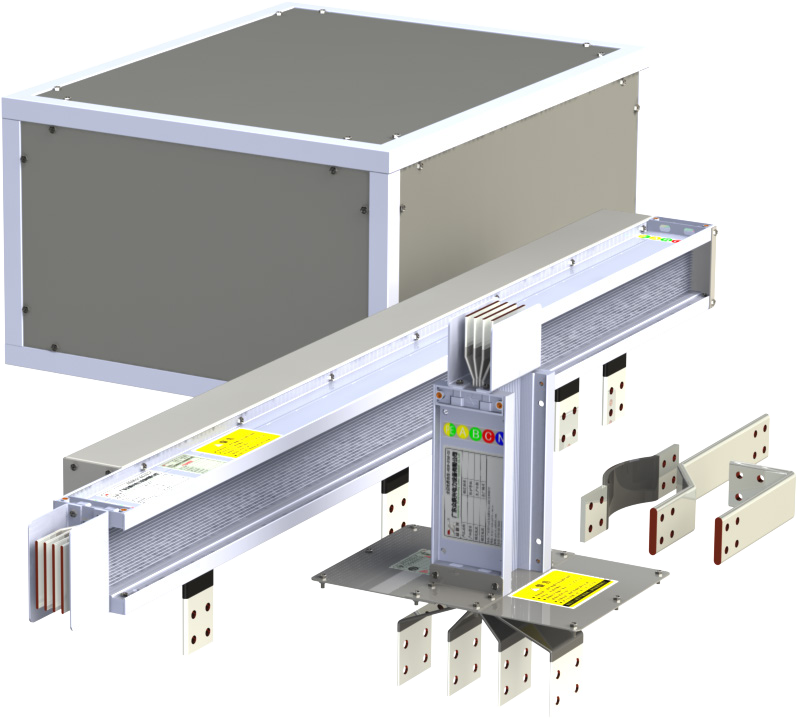

????3.4?始端進線單元
????
????????
????????
????????JZCB-T 系統專門配置了與其他設備連接的始端進線單元?？膳c不同規格型號的發電機、變壓器、配電箱、配電柜、電纜等設備連接。其與發電機、變壓器等抖動較大的設備連接時，可選擇軟連接過渡，與配電箱、配電柜等抖動較小或沒有抖動的設備連接時，可選擇硬連接過渡。
????????為了避免連接導體過長或轉彎過多而影響系統的安全性能，我們可根據饋 ( 受 ) 電設備的尺寸和接線端的位置，量身定制始端進線單元。以保證系統的安全性和美觀度。
????????為了避免連接導體外露，我們還配置了柜頂進線箱，以提高系統的安全性能和防護等級。

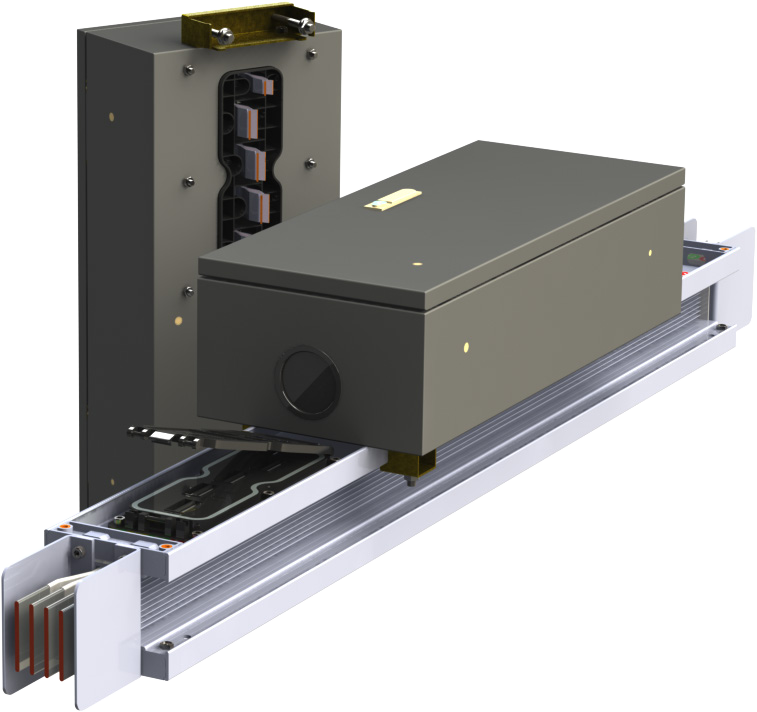

????3.5?可靠的分接單元
????
????????
????????JZCB-T 系統分接口采用密集型設計，散熱好、阻抗低。通用母線插盒、插座、插腳、箱體均設置了導向和防誤功能，能有效地防止錯相、錯位和接觸不良。
????????播接箱安裝時是先接地，后接相，拔出時是先離相，后離地。充分保證了施工人員的作業安全
????????分接單元的每個部件均設置了防水膠條，防護等級高達 1P54
????3.6?安裝支架和附件
????
????? ??

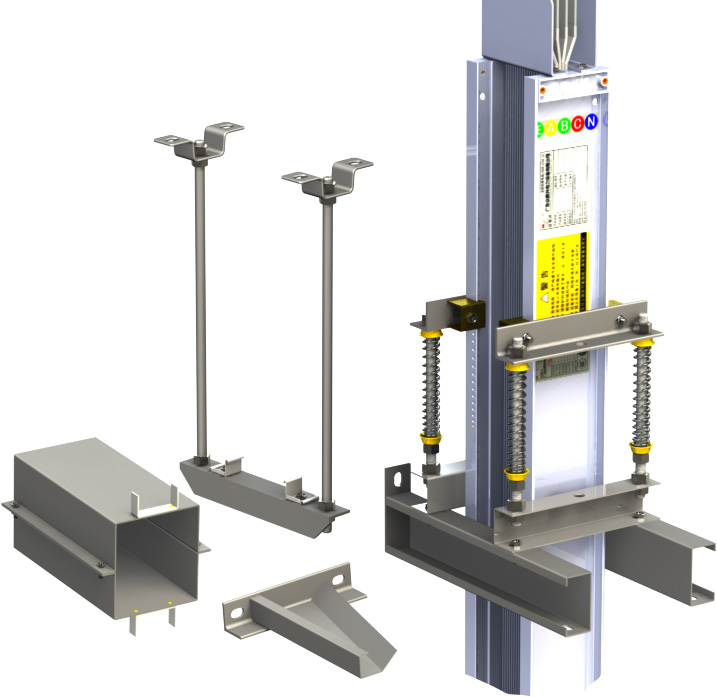

????????母線槽垂直安裝時，系統配置了特殊工藝的彈簧支撐器，能有效地消除系統由于熱脹冷縮和建筑物沉降所產生的額外應力。
母線槽水平安裝時，系統配置了可調式水平吊架、三角支架和卡碼。母線槽安裝調平后，用卡碼固定、使得安裝更靈活、更穩固。當母線槽穿過墻壁或樓板安裝時，系統配置了穿墻護套，以便墻壁和樓板封堵時，不會污染母線槽，且日后維護管理更加方便。
4. 技術參考

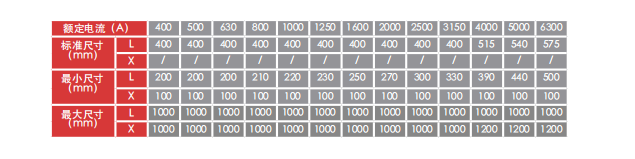

5. 產品尺寸
????
? ?
?母線槽長度 (L)? 注 : 本手冊中所有產品長度 (L) 都是指接頭中心到接頭 / 彎頭中心的距離。

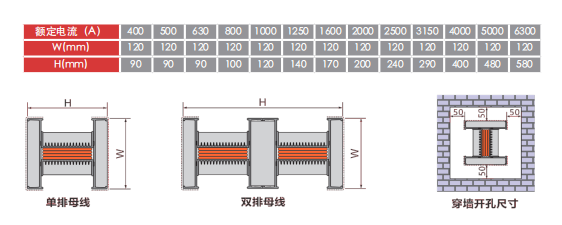

????5.1 直線段單元
????

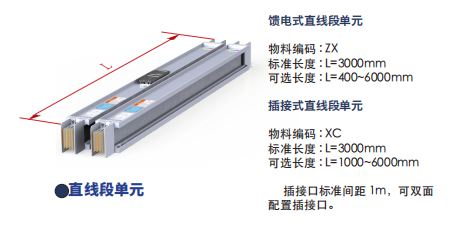

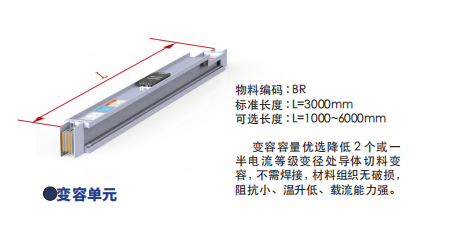

? 5.2 變?nèi)輪卧?br>
????

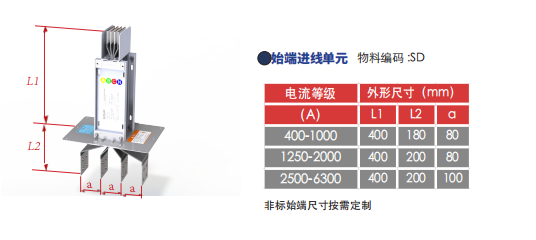

? 5.3 始端進線單元
????

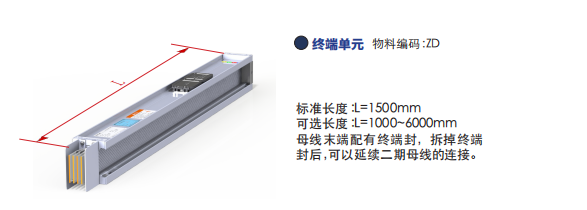

? 5.4 終端單元
????

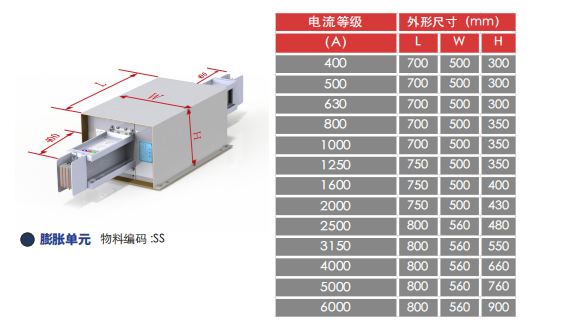

? 5.5 膨脹單元
????

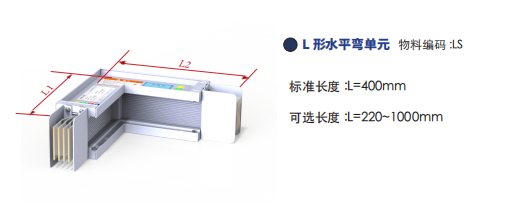

? 5.6 L型水平彎單元
????

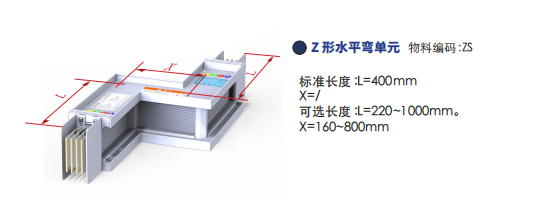

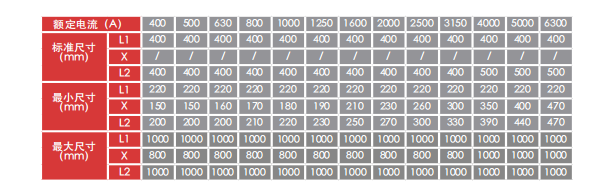

? 5.7 Z型水平彎單元
????
? 5.8 水平三通單元
????
? 5.9 Z型垂直彎單元
????
? 5.10 L型垂直彎單元
????
? 5.11?垂直四通單元
????
? 5.12?垂直三通單元
????
????5.13 左向復合彎單元
????????
????5.14 右向復合彎單元
????????
???

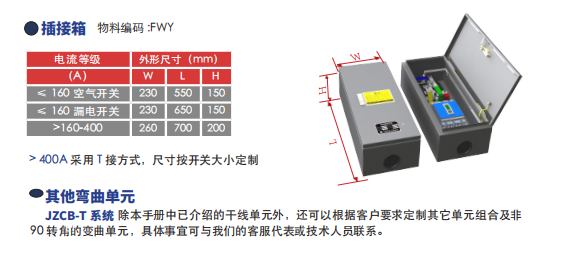

????5.15 插接箱和其它彎曲單元
????????
6. 原材料
????6.1 鋁鎂合金外殼
????????

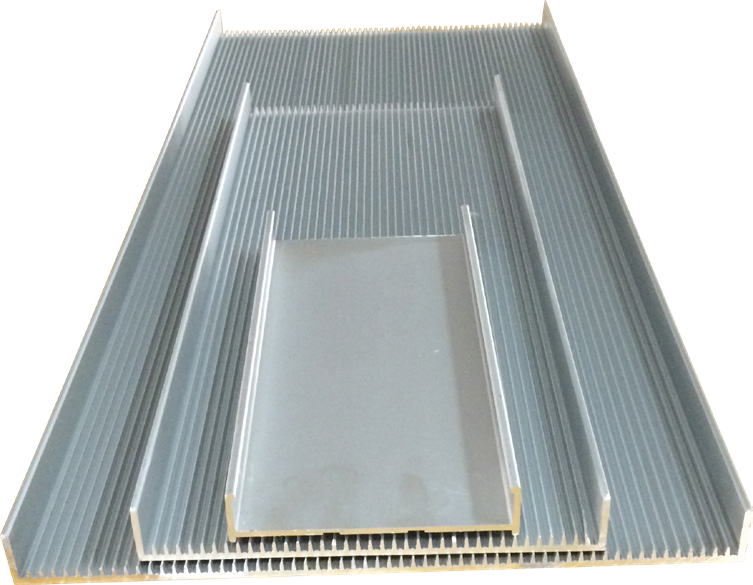

?外殼采用 6063-T5 鋁鎂合金型材，渦流磁滯少、機械強度高。且側板設置了散熱片，使得系統散熱更快阻抗更小、溫升更低、強度更高。表面噴砂處理，耐腐蝕能力強、接地效果好。安全系數高。
6.2 高強度絕緣組件
相間絕緣采用美國杜邦聚脂薄膜，雙層包覆，耐壓超過 20KV。長期耐熱指數 RTI ≥ 130℃，斷裂伸長率≥ 150%，抗老化能力極強。

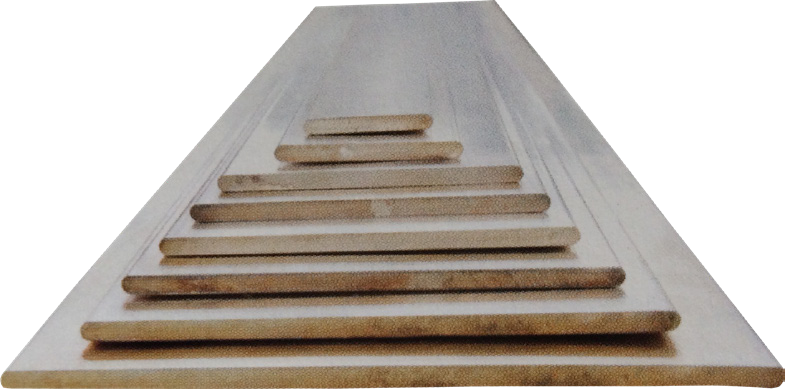

6.3 高導電率銅排
導體采用 1# 電解銅，含銅量 299.95%，電阻率 <0.017772·mm2/m導體全長鍍錫或鍍銀，能有效地防止表面氧化，減少接觸電阻，降低溫升。
6.4 高強度絕緣組件

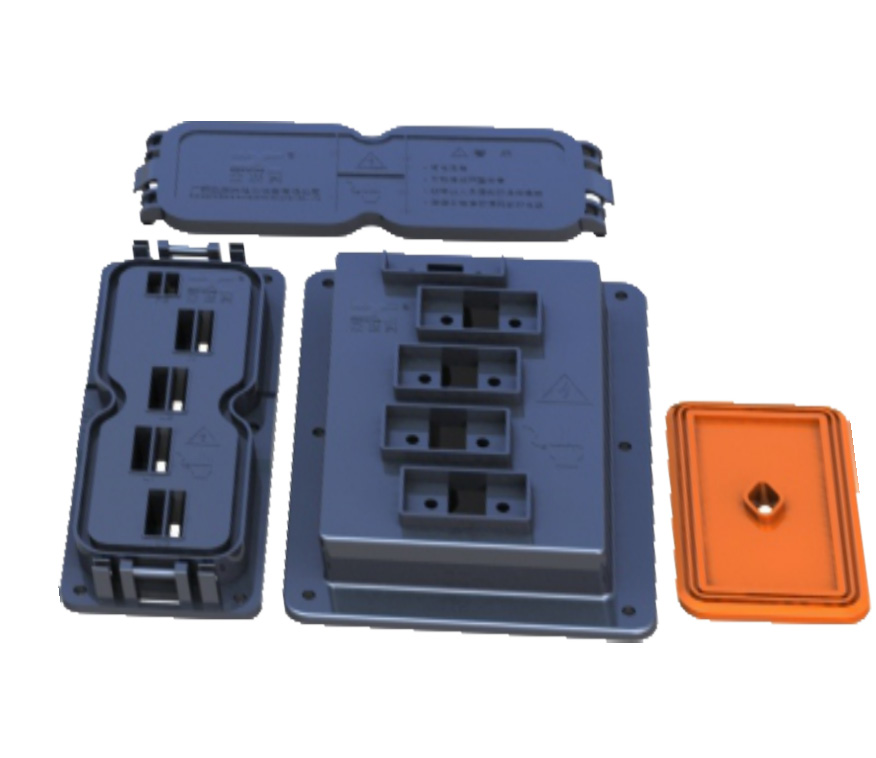

母線槽插接盒、連接器絕緣隔板等絕緣組件均采用優質的電工絕緣材料 (BMC)制成。大大地提高了系統的安全性和穩定性

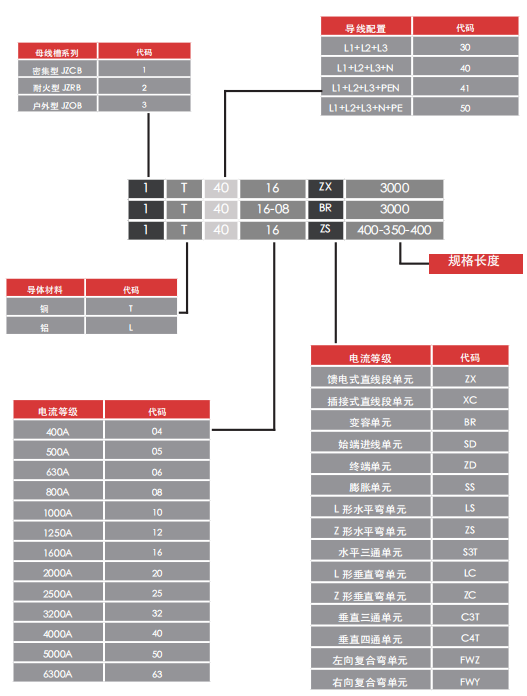

7 產品編號
